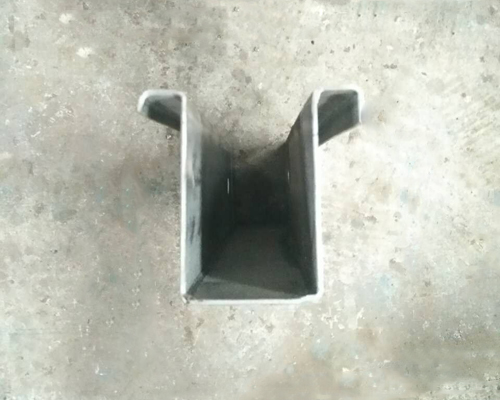

幾字型鋼設備
幾字型鋼設備產品成型流程：3T放料器—15組滾壓成型主機---沖孔--調直---定尺切斷---下料。
幾字型鋼設備設備具體參數：
產品材料材質： | A3 |
產品材料厚度： | A=1.5mm-1.8mm |
產品成型速度： | 5-8m/min |
設備總功率： | 約11KW |
設備用電： | 交流380V，50Hz,三相 |
控制用電： | 交流220V，50Hz ，單相 |
生產線方向： | 面向操作臺，從（左）至（ 右 ）方向。 |
幾字型鋼設備產品成型流程：
3T放料器—15組滾壓成型主機---沖孔--調直---定尺切斷---下料
幾字型鋼設備設備結構:
（1） 放料架部分
l 配置放料架: 1臺
l 可放材料外徑尺寸: ≤1300mm
l 內孔漲縮直徑: Ф350mm～Ф510mm
l 可放材料寬度: 300mm
l 可放材料重量:2000Kg
l 漲縮型式: 手動
（2） 主機部分
結構項目 | 基本型 | ||
機架采用整體結構 | 400HG鋼焊接 | ||
側板 | 20mm | ||
進料型式 | 采用導板導料 | ||
成型軋輪組數 | 15組 | ||
成型軋輪材料 | GGr15軸承鋼 | ||
扎輪加工 | 淬火處理,硬度HRC58-60℃,表面鍍硬鉻處理 | ||
主軸 | Φ80mm | ||
主軸軸承(每邊側板) | 上軸都采用8009、下軸都采用8210滾珠軸承各一個 | ||
主機動力 | 11kw電機 | ||
主機傳動系統 | 傳動由電機通過250減速箱鏈輪與聯動齒輪連接，帶動扎輪同步轉動 | ||
調直系統 | 2組軋輪調直 | ||
切斷模具 | 液壓模具 切斷 無噪音 | ||
