設備總長

5m左右

寬度

2m

高度

1.5m左右

電機功率

5.5kw

工作電壓

380V

   大架

采用方管鋼焊接而成

壓輪軸徑

?60mm軸      校平軸?70上三下四（校平后進入入料口在成型） 材質 45#鋼調質 經過淬火外圓磨

機器型號

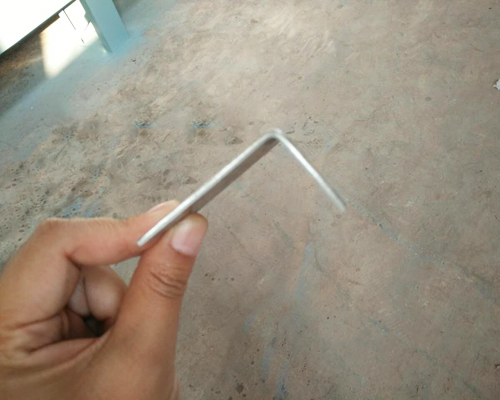

客戶需求型號（27x27）

傳動方式

鏈條傳動

剪切方式

液壓剪切

    減速機

5.5Kw

液壓泵站

4KW

    棍輪排數

18排（含   后兩排修邊輪）

壓板厚度

1-1.5mm

中板厚度

18mm

    棍輪材質

軸承鋼

機器沖孔

注加沖孔每套為3000（根據客戶需求尺寸訂做）9*13長圓孔

出板速度

每分鐘14-16米

工作流程

（送毛坯料）開卷——導向進料——輥壓成型——定長切斷——成品出板

人--收卷。工點固好工件，人工上卷，進入PLC操作頁面——按“啟動”鈕——板材自動進入——開始按設定的程序進行——達到設定的尺寸后自行切斷，此設備的自動壓板成型完成。

進料導向平臺

主機進料口處設置左右導向裝置。工作時，原材料板材兩側經左右導向進入主機，使原材料板材與輥壓成型系統保持正確的位置?？赏ㄟ^手動螺桿機構調節導向位置，且左右獨立可調。

電控系統

采用信捷PLC控制，信捷7.5Kw變頻器；

能實現整機自動化生產?？稍O(shè)定批次、工件長度、數量等。

操作方式：輸入屏+按鈕。歐姆龍編碼器計數，具有計數及記長功能。。

注意事項

供電電源輸入：三相380V  電網電壓波動：≤±10%

前后左右距離墻壁等遮攔物1米以上

售后服務

技術人員免費上門安裝、調試

保修期

12個月（終身免費維護）
